High-Reliability 3S Li-ion Packs Split Port Battery Protection Circuit Board PCB for Small Electronics

Circuit imprimé de protection de batterie à port divisé pour packs Li-ion 3S haute fiabilité pour petits appareils électroniques

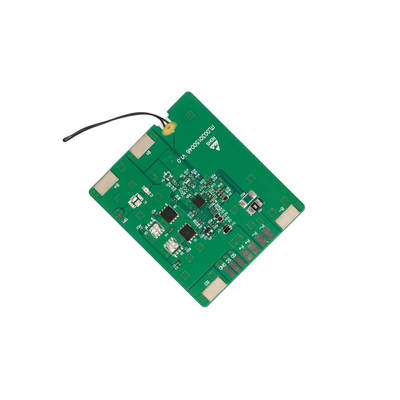

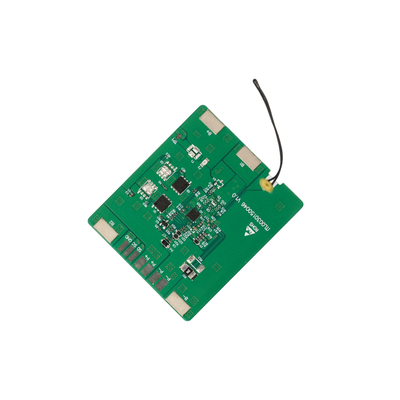

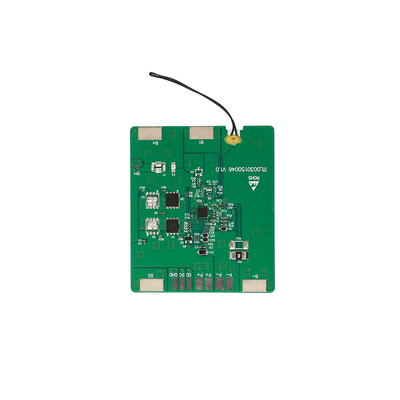

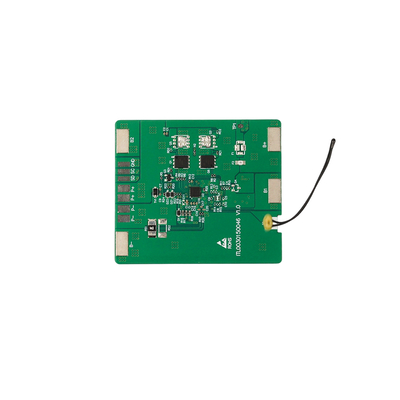

L'ITL0030150046-01 est une carte de protection compacte et optimisée pour une faible consommation d'énergie, conçue exclusivement pour les packs de batteries au lithium en série à 3 cellules (3S) — compatible avec les chimies Li-ion, Li-polymère et LiFePO4 — avec un courant de décharge maximal de 5A. Conçue pour les applications à faible puissance et à tension moyenne (nominale 11,1 V pour les Li-ion), elle donne la priorité à un contrôle de sécurité précis et à une consommation d'énergie minimale, ce qui en fait un choix idéal pour les appareils à charge faible à modérée tels que les petits appareils électroniques grand public, les capteurs IoT et les mini-outils portables.

Protections spécifiques 3S et protections de courant 5A

Étalonnée pour répondre aux besoins uniques des configurations à 3 cellules, la carte offre une protection ciblée alignée sur la dynamique de tension 3S et les exigences de faible puissance de 5A :

• Protection contre la surcharge: Se déclenche à 4,25 V (Li-ion) par cellule (total 12,75 V pour les packs 3S), coupant instantanément le courant de charge pour éviter le gonflement des cellules ou la dégradation de l'électrolyte — essentiel pour les systèmes 3S où même un léger déséquilibre de tension entre les trois cellules peut raccourcir la durée de vie de la batterie.
• Protection contre la sous-tension: Arrête la décharge à 2,5 V (Li-ion) par cellule (total 7,5 V pour les packs 3S), évitant ainsi une perte de capacité irréversible due aux "cellules faibles" qui ont un impact particulier sur les appareils à faible charge qui dépendent d'une sortie stable de 5A.
• Protection contre les surintensités et les courts-circuits de 5A: Bloque les courants supérieurs à 5A (décharge maximale) ou 15A (pic de surtension), protégeant ainsi le pack 3S et les appareils connectés (par exemple, mini-haut-parleurs Bluetooth, capteurs portables) contre la combustion lors de courts-circuits accidentels ou de pics de charge temporaires.
• Équilibrage actif à 3 cellules: Égalise automatiquement la tension sur les trois cellules pendant la charge, éliminant ainsi la répartition inégale de la charge — un problème courant dans les packs 3S qui entraîne des performances incohérentes dans les appareils à faible puissance. Cela prolonge la durée de vie de la batterie jusqu'à 25 % par rapport aux systèmes déséquilibrés et maintient une décharge stable de 5A.

Scénarios d'application idéaux

Cette carte est conçue pour les appareils au lithium 3S nécessitant une décharge de pointe de 5A :

• Électronique grand public : petits haut-parleurs Bluetooth 3S, lecteurs MP3 portables ou mini-ventilateurs portables ;
• IoT et capteurs : moniteurs environnementaux 3S (température/humidité), balises Bluetooth ou trackers d'actifs ;
• Équipement léger : mini-jouets RC 3S (petites voitures, micro-drones), lanternes de camping ou ventilateurs USB portables ;
• Gadgets quotidiens : chargeurs de téléphone portables 3S (mini-banques d'alimentation) ou pointeurs laser portables.
